CarPaintVision

차체 표면의 모든 관련 도장 결함 감지 및 분류

CarPaintVision - 도장 표면의 완전 자동화된 검사

CarPaintVision 표면 검사 시스템은 차체 도장 표면의 모든 관련 표면 결함을 검출하고 분류합니다. 검사는 기존 사이클 시간을 변경하지 않으며 스톱 앤 고(stop & go) 또는 온 더 플라이 (on the fly) 작업으로 구현할 수 있습니다.

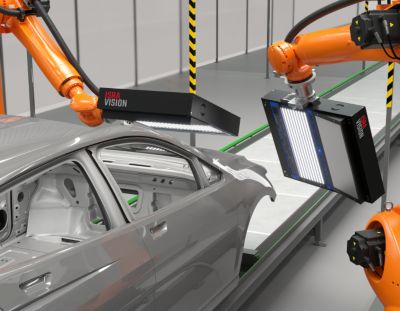

모듈형 시스템은 전체 차량 표면을 검사하기 위한 통합 분석 유닛이 있는 PAINTSCAN 검사 센서로 구성됩니다. 여러 개의 LED 기반 고속 조명 프로세스와 멀티 레벨 이미지 처리 알고리즘이 직렬로 배열되어 있어 표면을 여러 번 샘플링할 수 있습니다. 이를 통해 견고성이 크게 향상되고 의사 결함 또는 오탐 결함의 수가 최소화됩니다.

일단 성공적으로 감지되면 덴트, 스크랠치, 이물질 등 품질과 관련된 모든 표면 결함은 입증된 알고리즘을 사용하여 개별 고객의 사양에 따라 분류됩니다.

다운스트림 스테이션은 재작업을 위해 감지된 결함을 자동으로 표시하거나 직접 재작업할 수도 있습니다. CarPaintVision은 신규 도장 시설과 기존 도장 시설의 개조 모두에 적합합니다.

  • 셀 내 스톱 앤 고(Stop-and-go) 작동 또는 라인 추적(line-tracking)
  • 검사 시간: 차체 전체 50~70초
  • 결함 감지: ≥ 0.15 mm
  • 결함 검출률: > 98,5%(지형 및 비지형 결함의 경우)
  • 실시간 생산 모니터링 및 공정 제어
  • 비용 효율적인 설치를 위한 내진동 검사 기술
  • 모든 차체를 위한 가장 유연한 시스템
  • 100% 분류 성능으로 공정 최적화 개선
  • 완전 자동 로봇 경로 계획
  • 완전 자동 결함 마킹 유닛 옵션으로 사용 가능
