QUISS RTVision.3d

Prozessintegrierte Kleberaupeninspektion

Qualitätsinspektion von Kleberaupen in drei Dimensionen

Hochwertige Klebeverbindungen gewinnen in der Automobilindustrie immer mehr an Bedeutung. Mit RTVision.3d von QUISS ist es nun möglich, neben Breite, Position und Kontinuität auch die Höhe des Klebstoffauftrags zu messen. Daraus können Rückschlüsse auf das aufgetragene Materialvolumen gezogen werden.

 RTVision.3d basiert auf Lasersensoren mit integrierten Kameras und kann unterschiedliche Applikationstypen und -muster abdecken. Das robuste und kompakte Produktdesign ermöglicht eine flexible Anpassung an die jeweilige Prüfaufgabe.

 Die 3D-In-Process-Lösung kann zur Überwachung von Anwendungen im Rohbau eingesetzt werden, wo es um sicherheitskritische, strukturelle Klebeverbindungen geht. Auch in der Batterieproduktion, z.B. bei der Zellverklebung, ist RTVision.3d die perfekte Lösung für Ihre Qualitätsprüfung. Selbst Dreiecksraupen können präzise auf Breite, Höhe und Position kontrolliert werden.


QUISS RTVision.3d Lösungen powered by

product branding
  • Höhere Inspektionsqualität durch dreidimensionale Inspektion
  • 360°-Abdeckung des Auftrags sichert eine 100%ige Raupeninspektion
  • 6fach Lasertriangulation für maximale Kurvenabdeckung
  • Laser-class 2M: nur grundlegende Sicherheitsstufe erforderlich
  • Patentierte Lösung: maximale Leistung und Genauigkeit
  • Inline-Überwachung für höchste Qualität ohne zusätzliche Zykluszeit
  • Einfache Bedienung und schnelle Installation dank intuitiver Software
  • Extrinsische Kalibrierung für Rückführbarkeit auf die Roboterkoordinaten
  • Punktwolken-Auswertung für präzise Qualitätsprüfung
  • Automatische Raupen-Verfolgung
  • Robotergeschwindigkeiten bis zu 600 mm/s
  • Arbeitsabstände von 85 mm bis 245 mm
  • Hochpräzise Kleberaupenerkennung bis zu 0,1 mm

Downloads

Automotive Overview brochure

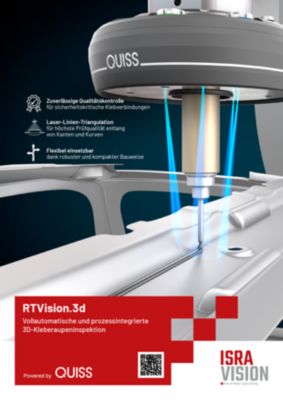

QUISS RTVision.3d brochure en
